電気実験用教材

電気回路の基本的な働きを学ぶための実験用の教材です。



初等物理学実験用教材

この商品は、名古屋大学 教養教育院様より教材製作の依頼を受け、弊社が作製。
発売以来、全国の工業高校、大学の実験用教材として大変ご好評を頂いております。

電磁気分野 線形受動回路
電気回路の初歩的実験用
抵抗・コンデンサ・コイルの基本的働きや共振の実験などが行えます。

【LCR回路】

LCR回路

基本的な電子回路素子である、インダクタンス、キャパシタンス、抵抗の3種類を実装しました。

それぞれの端子は独立しているため、組合せにより種々の実験を行うことができます。
また、端子にはジョンソン端子を使用し、平型プラグ、バナナプラグのどちらでも結線に使用できます

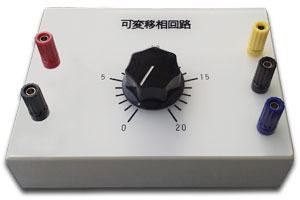

【可変移相回路】
可変移相回路

トランスによる移相反転器にキャパシタンスと可変抵抗器を組み合わせた回路で、 2 系統の出力間に移相差を持たせることが出来ます。

可変抵抗器には21点のテデント型を使用しています。 それにより各ポジションにおける移相差は毎回定まっているため、再現性の高い実験ができます。


●実験用教材のデモ機貸出しも行っております。

●用途に応じた実習用教材も製作いたします。


別ウィンドウが開きPDFファイルが閲覧できます。

LCR回路
参考価格



可変移相回路
参考価格



LCR回路・可変移相回路
参考価格
